Fluke GFL-1500 lokátor zemných spojení

Fluke GFL-1500 na lokalizáciu zemných spojení vo fotovoltických systémoch

Fluke GFL-1500 je diagnostický systém určený na identifikáciu a lokalizáciu aktívnych zemných porúch vo fotovoltických systémoch. Vytvára sledovateľný signál, ktorý umožňuje technikovi postupovať po trase poruchy až k jej konkrétnemu miestu.

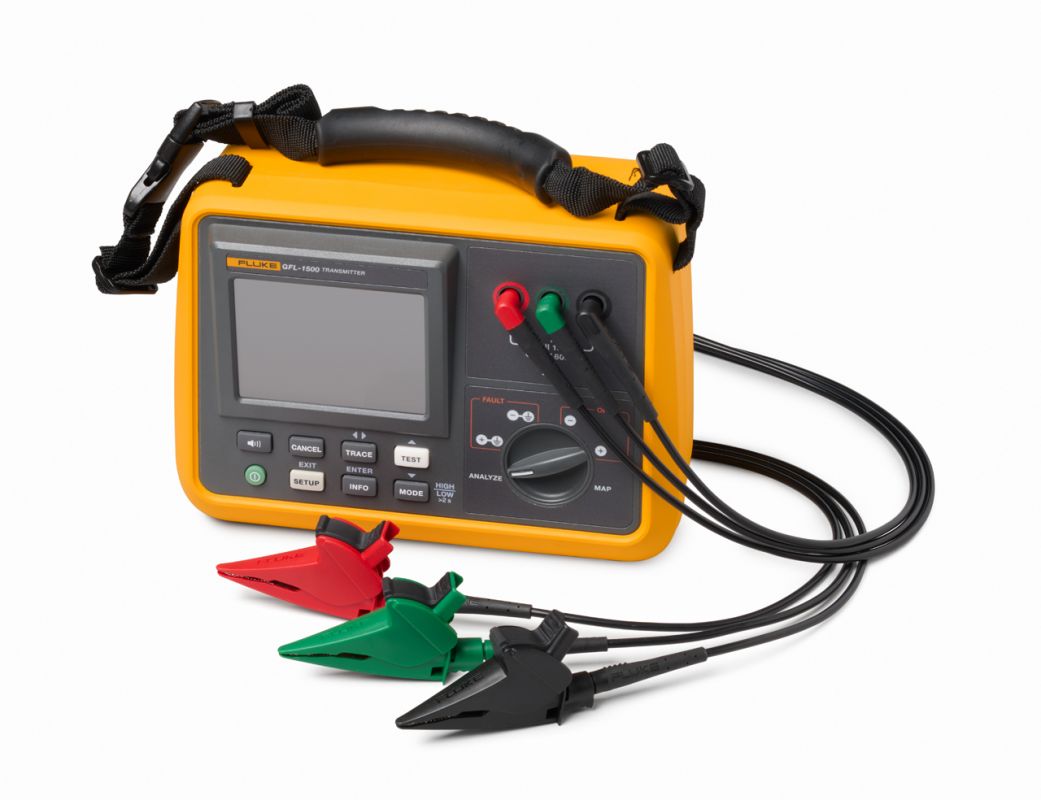

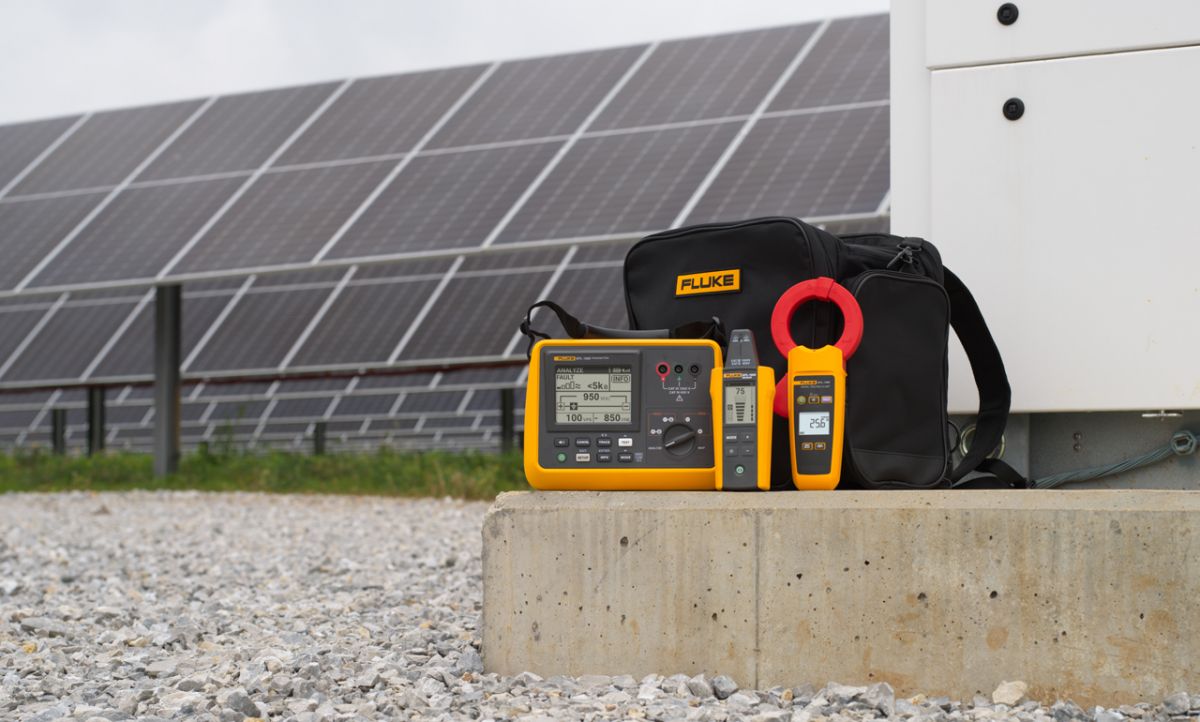

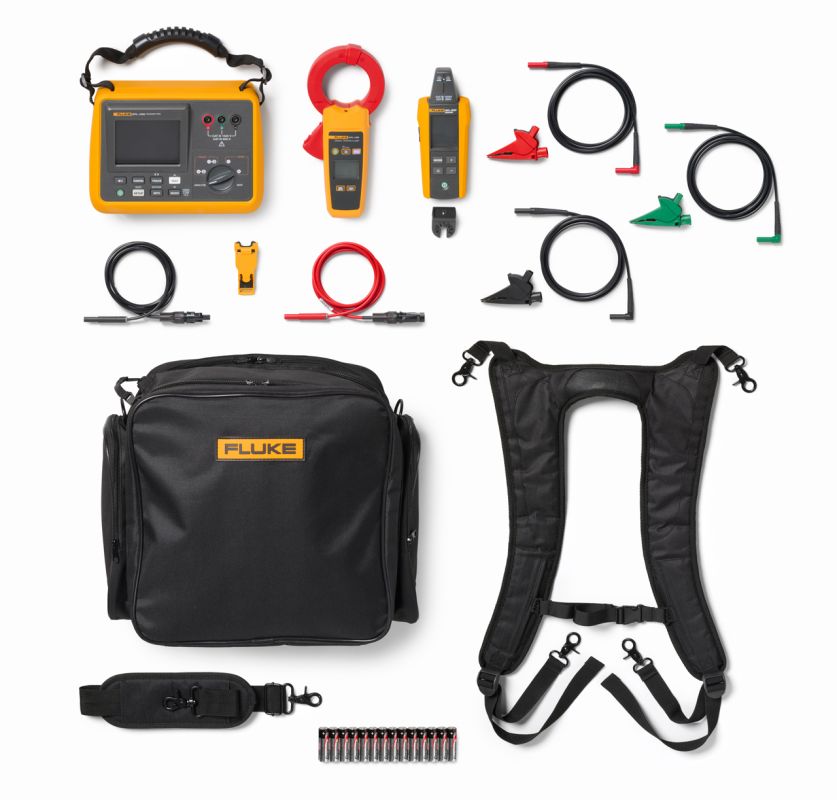

Systém sa skladá z vysielača GFL-1500, prijímača GFL-1500 a kliešťového prístroja na sledovanie signálu. Jednotlivé časti systému sa používajú v rôznych fázach diagnostiky – od zistenia prítomnosti zemného spojenia cez identifikáciu chybnej vetvy alebo reťazca až po presnú lokalizáciu miesta poruchy.

Technológia FaultTrack™ na sledovanie zemných porúch

Fluke GFL-1500 využíva technológiu FaultTrack™, ktorá deteguje aktívnu poruchu a generuje sledovateľný signál po jej trase. Technik môže tento signál sledovať od vysielača až k presnému miestu poruchy.

Pri rozsiahlych fotovoltických sústavách môže byť vyhľadávanie poruchy komplikované napríklad neúplnou alebo zastaranou dokumentáciou jednotlivých reťazcov. GFL-1500 umožňuje s využitím niekoľkých pripojení a bezkontaktného sledovania identifikovať chybnú vetvu a následne určiť miesto poruchy v reťazci.

Vyhľadanie chybného reťazca bez opakovaného odpájania vodičov

Diagnostiku je možné začať z centrálneho testovacieho miesta bez nutnosti opakovane odpájať vodiče a samostatne testovať každý jednotlivý reťazec.

Kliešťový prístroj na sledovanie signálu je vhodný najmä na identifikáciu chybného zlučovača alebo reťazca bez nutnosti jeho odpojenia. Po určení dotknutého fotovoltického reťazca je možné pomocou prijímača alebo kliešťového prístroja pokračovať v sledovaní trasy poruchy a presnejšie určiť miesto poruchy.

Diagnostické funkcie Fluke GFL-1500

• Funkcia analýzy – identifikuje prítomnosť aktívnej poruchy a poskytuje diagnostické údaje, ako je odhadovaná poloha poruchy na základe počtu modulov v reťazci, odhadovaný rozsah odporu a napätie voči zemi.
• Funkcia vyhľadávania porúch – navádza technika po trase poruchy pomocou audiovizuálnej spätnej väzby v reálnom čase a umožňuje presnejšiu lokalizáciu poruchy vo fotovoltickom poli.
• Funkcia prerušeného obvodu – pomáha lokalizovať prerušenie kabeláže v izolovaných reťazcoch pomocou sledovateľného signálu a audiovizuálnej spätnej väzby.
• Funkcia mapovania – umožňuje identifikovať a overiť usporiadanie jednotlivých reťazcov, čo je užitočné najmä pri zložitých alebo nedostatočne zdokumentovaných fotovoltických poliach.

Bezpečnosť pri diagnostike vysokonapäťových fotovoltických systémov

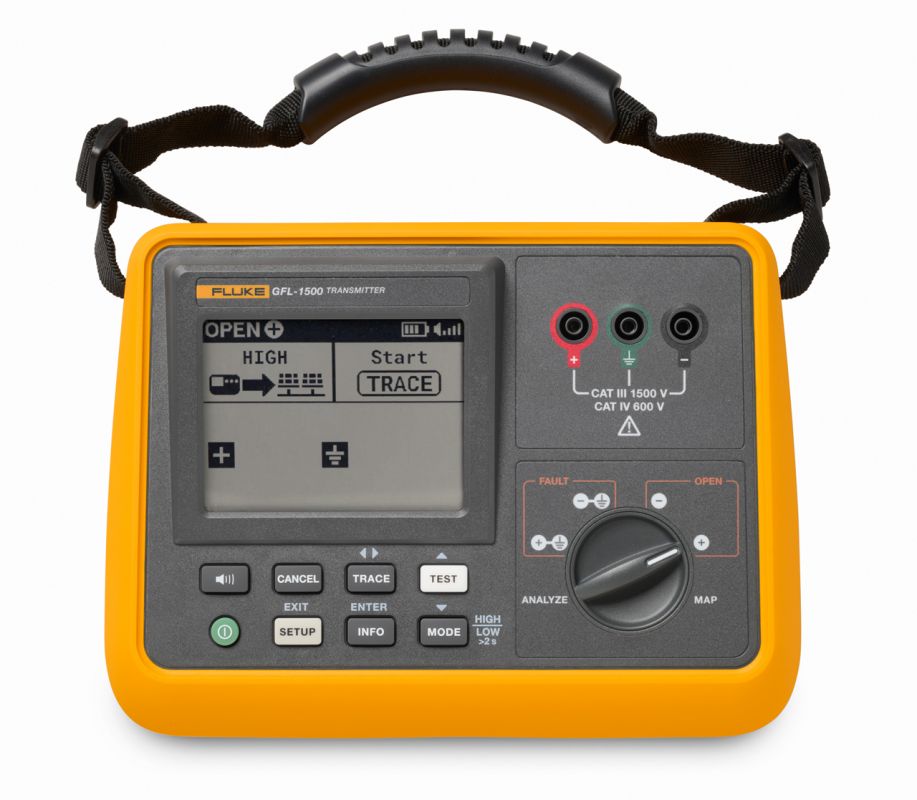

Vysielač a prijímač Fluke GFL-1500 majú bezpečnostnú kategóriu CAT III 1 500 V DC / CAT IV 600 V. Kliešťový prístroj na sledovanie signálu je určený na použitie na izolovaných vodičoch do 1 500 V.

Systém je určený na diagnostiku na úrovni striedača, zlučovača alebo modulu. Bezkontaktné sledovanie signálu pomáha obmedziť počet potrebných zásahov do inštalácie a skrátiť čas potrebný na lokalizáciu aktívnej zemnej poruchy.

Hlavné prínosy systému Fluke GFL-1500

• identifikácia a lokalizácia aktívnych zemných porúch vo fotovoltických systémoch,
• sledovanie trasy poruchy pomocou technológie FaultTrack™,
• identifikácia chybnej vetvy alebo reťazca,
• bezkontaktné sledovanie signálu pomocou prijímača alebo kliešťového prístroja,
• lokalizácia prerušenej kabeláže,
• mapovanie usporiadania fotovoltických reťazcov,
• použitie vo fotovoltických systémoch s napätím do 1 500 V DC.
